8 真空装置

製作過程

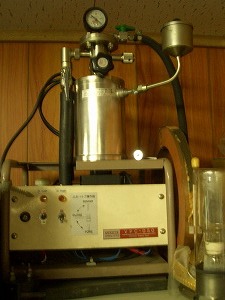

 真空展というものに行って1番最初に買った真空ポンプ。
これを買ったせいで前に進んだ。
アルバック製。

 6mmのチップ管が太いので4mm位まで細くしてから装着。

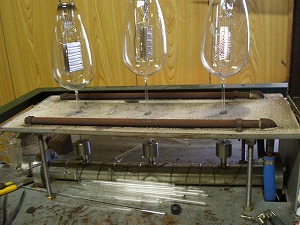

 縦にして排気をしている様子。

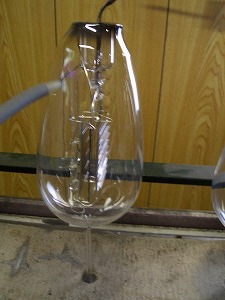

真空が上がってくるとだんだんテスラの色がなくなる。

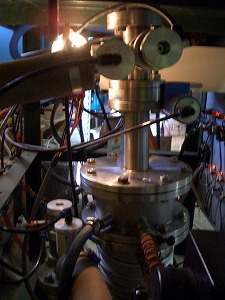

メインの排気ポンプ。バルブはフジテック製。
光っているのはアルバックのWIBのゲージ。

 2時間ほどオーブンに入れる。

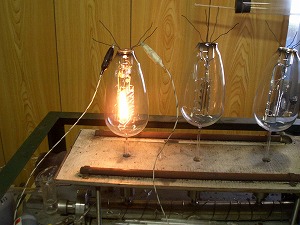

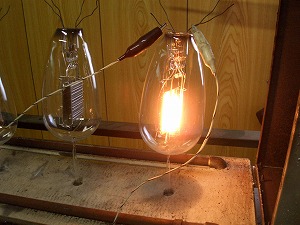

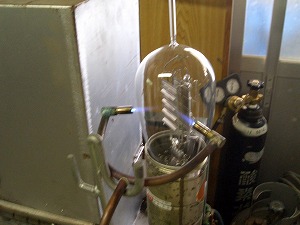

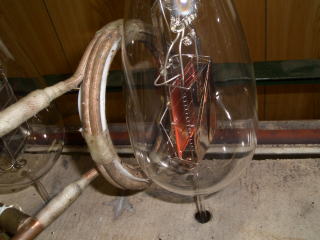

各電極を加熱する。

 このバルブは現在在庫のみ。
栃木県のガラス工場に預けていたが知らない間に会社が解散した。
今後はコバールガラスになる予定。

実用範囲内だがもう一桁ほしいところ。

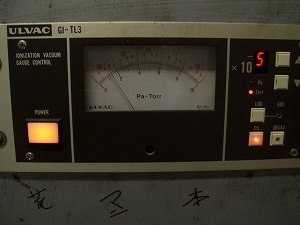

8月26日アルバックの真空計。

昔のようにガラスのマニホルドでなくなった。

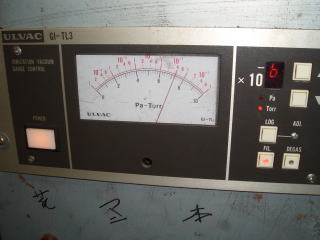

9月9日、大体このポンプのベストの真空度。
寒くなればもうちょっとよくなる。
5×-6乗から封じきるようにした。

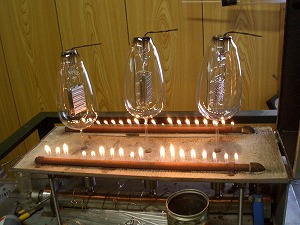

全ての部材を加熱する。
