| 10 最近作った球 |
|
製作過程 |
 |
昔作ったメッシュの真空管。 グリッド・プレートともプラチナ製。 プラチナは金属処理に数倍の時間がかかる。 金網を作ったところは福沢金網。 ミニハウスの手金にしたのでピーちゃんは無くなった。 |
 |
柄物のベースは瀬戸で作ったアルミナベース。 絵付けは椿釜様にお願いした。 |
 |

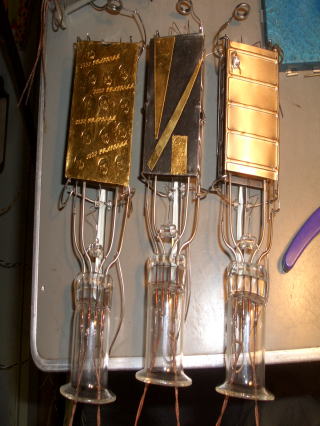

右の金プレートのものは3日間テストした結果は、ガスが出てボツになった。 |
 |

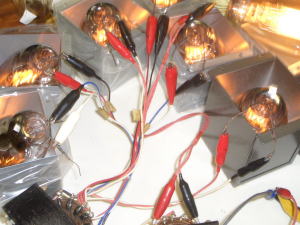

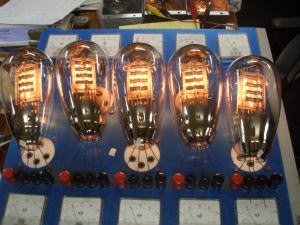

フィラメントのエージング中 |
 |

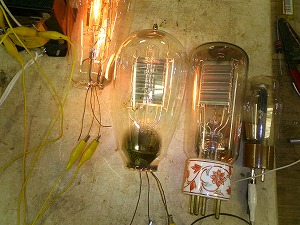

メッシュの純タングステンの物も作ってみた。 特性は同じようだった。 フィラメント作動温度2450K、フィラメント電力70W。 |
 |

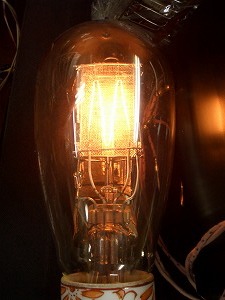

同エージング中 |
 |

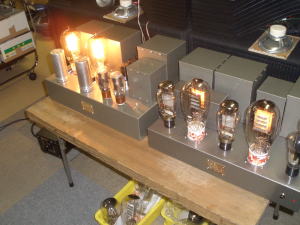

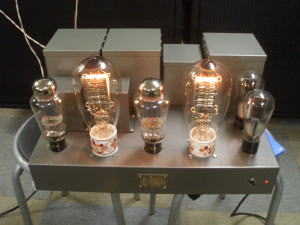

ようやくアンプになった。 ドライバー管はエミッションラボの20B、インプットトランスはPP171A、インターステージはP-264、アウトプットはP-100. 今までで一番良い物をおごった。 |
 |

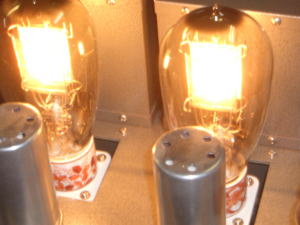

電圧をかけて試運転中。 写真はメッシュのピンつきのもの。 |
 |

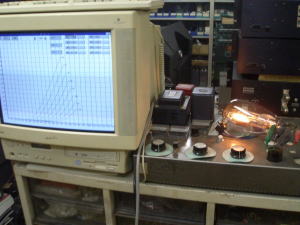

今田式カーブトレーサ。 10年経っても故障なし！感謝している。 |
 |

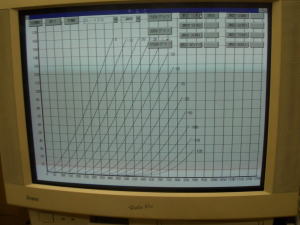

同カーブ。 横軸がプレート電圧、縦軸が電流。 斜線はグリッド電圧のパラメータ。 |
 |
明るさの比較。 奥が純タングステン、手前アンプ左がTh-W平行板、右がTh-Wのメッシュ。 |
 |
ようやく我が家にも電気がきた。 |
