| WEコアリビルドトランス | ||
コア別に商品が並んでいます。 |
||
| <<パーマロイコア>> | ||
|
|
||

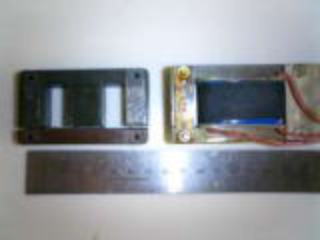

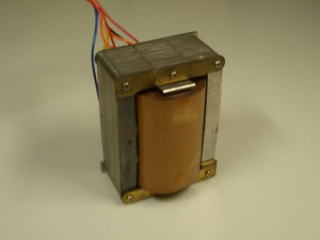

618コア |
コアサイズ：W33 D14 H41 重さ：約150ｇ このコアのみ、オリジナルではありません。111Cリピーティングコイルのコアより切り出したものです。 |
・インプット ・MC |
 |
仕上げケースは0.8t 78パーマロイ（ヘラ絞り） サイズ：φ43 H49 取り付け寸法 56mm 618A 30,120 : 55k ΩCT付 618C 30,600 : 25k CT付 各 \45,000 |
|
|
|
||

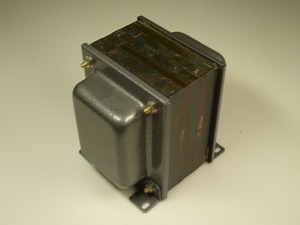

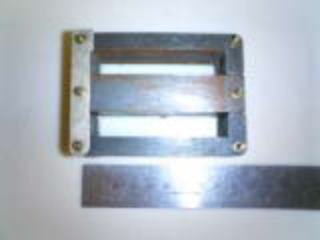

285コア |
コアサイズ：W39 D18 H70 重さ：約350ｇ インプット、インターステージ、ラインアウトとして多用されたコアです。 |
・インプット ・ラインアウト ･インターステージ |
| コアのみ \18,900 | ||
 |

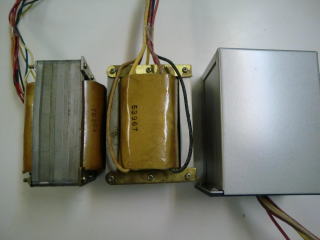

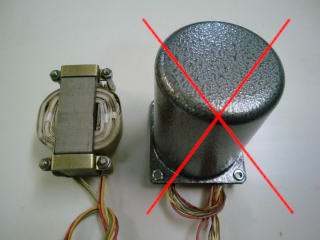

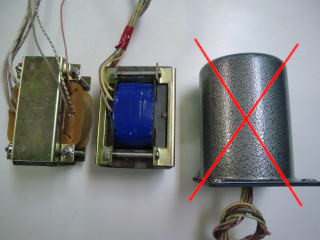

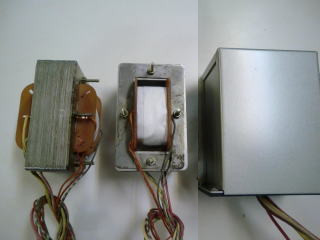

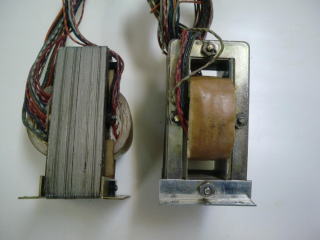

写真上より順番に、285ケース、珪素鋼板シールド、パーマロイシールド(シールドケース別売り、静電シールド付き) 285E 600 : 25k Ω CT付 インプット 285E-5 600 ,5k : 25k Ω インプット 285K 15k : 80k ΩCT付 インターステージ 285L 30 ,600 : 75k Ω MC,インプット 285R 30 ,600 : 50k Ω CT付 インターステージ 285Q 4 ,8 ,16 ,600 : 5k Ω CT付 MC ,ブースターアンプ用インプット P102 800H ドライバチョーク フェースインバータ 1:1 インターステージ 1:4 1:2 グリッドチョーク P500A 1次 5k ,20k Ω 2次 600 ,16 Ω ラインアウトプット,インプット ETC 各\33,600 |
|
|
|
||

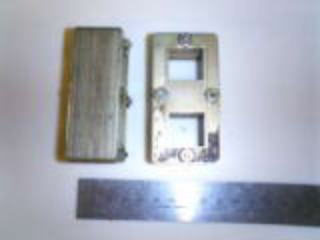

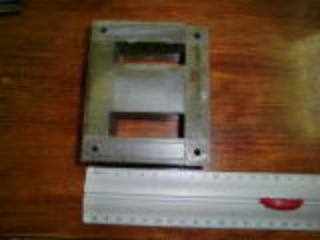

154コア |
コアサイズ：W39 D25 H76 重さ：約430ｇ ラインアウト専用のコアになります。 オリジナルの154Cよりは、コアサイズが小さいですが、窓枠寸法が同じで、コアの厚みが0.2mmほどです。 |
・ラインアウト |
 |
P154 20k : 600 ラインアウト専用 \42,000 |
|
|
|
||

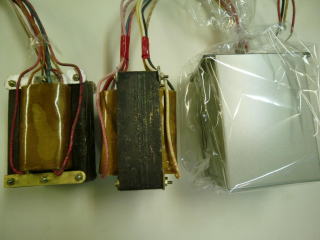

264コア |
コアサイズ W48 D26 H74 重量（コアのみ） 650ｇ WEの86アンプのインプット、インターステージ等に使われたコアです。 |
・インプット ・インターステージ |
 |
P261 50 ,200 : 100k CT付 インプット P264 20k : 80k インターステージ 値段 要問い合わせ |
|
|
|
||

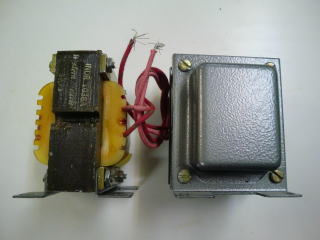

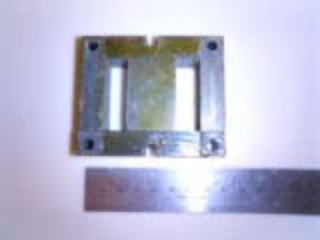

270コア |
コアサイズ：W39 D26 H76 |
・インプット |
 |
P270 1次:1.5 ,30 ,200 ,600 Ω 2次:5ｋΩ(スライド式21ステップ各3dB) 値段 要問い合わせ |
|
|
|
||
パーマロイ171コア |
コアサイズ：W64 D64 H80 重さ：約920ｇ WEでは、もっと大きいパーマロイコアもありますが、これがとりあえず当方の一番大きいパーマロイコアです。 |
・アウトプット |
 |
PI171 4 ,8 ,16 ,600 : 5k Ω CT付 アウトプット PP171 4.2kシングル : 4 ,8 ,16 Ωアウトプット 各\50,000 |
|
|
|
||
|
|
||
 |
WE 187A アウトプットトランスコア使用 1次 3k ,5k Single 又は PushPull 2次 知っている限りでは最大のWEパーマロイコアです。 価格要問い合わせ |
|
| <<鉄コア>> | ||
|
|
||

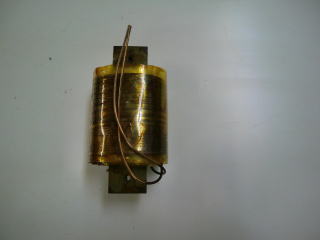

274チョークコア |
コアサイズ：W21H81 積み厚:約9 ・4mH ・6mH ・8mH ・10mH 各\14,000 ・ |
|
|
|
||

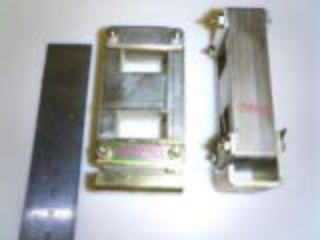

307コア |
コアサイズ：W29 D9 H75 重さ：約150ｇ デカップリング回路専用のチョークコアです。 チョークコイル 各\14,000 |
・チョークコイル |
|
|
||
221コア |
コアサイズ：W39 D16 H70 |
・アウトプット ・ラインアウト ・チョーク |
 |
221G 2H 130mA チョーク 221H 12H 50mA チョーク 各\22,000 174-5 5k CT : 4 ,8 ,16 ,500Ω シングルまたはPP コア組み指定してください。 174-10 10k CT : 4 ,8 ,16 ,500Ω シングルまたはPP コア組み指定してください。 178A シングル5k ,7k : 4 ,8 ,16 Ω シングルアウトプット P179S 5k ,20k : 16 ,600 Ω ラインアウトプット 282A 10k CT : 40k CT インターステージ 282B 5k×2 : 5k×2 CT インターステージ ステップダウンも出来ます 上記のトランスは、 ケースなし各\22,800 ケース入り各\27,000 |
|
|
|
||
171コア |
コアサイズ：W64 D64 H80 重さ：約870ｇ 91アンプ、WE124アンプ等に使っていたコアです。 |
・アウトプット |
 |
当方のベストセラー！！WE91シングルアンプのアウトプットに使われています。 P171A 2.5k ,4.2k CT付 : 4 ,8 ,16Ω アウトプット(シングルまたはPP) P171C 5k ,10k CT付 : 4 ,8 ,16Ω アウトプット(シングルまたはPP) 各\37,800 |
|
|
|
||
197Aコア |
コアサイズ : W55 H77 D26 EEコア P159S 4.2k CT付 : 4 ,8 ,16 Ω アウトプット(シングルまたはPP) \48,000 P197A 20k CT : 16 ,600 Ω ラインアウト \80,000 |
|
|
|
||
300B PP用コア |
コアサイズ : W73 H77 D26 EEコア P159 4.2k CT : 4 ,8 ,16 Ω アウトプット \42,000 P197A 12H 140mA チョーク \48,000 |
|
|
|
||
1038コア |
コアサイズ：W64 D23 H72 |
・アウトプット ・チョークコイル |
 |
C1012 10H 120mA チョーク DCRをそろえてあります。 C3005 30H 50mA チョーク CT付有り。DCRをそろえてあります。 \12,600 P609 2.5k ,5k , 7k ,10k : 4 ,8 ,16 Ω 10kPP使用可 アウトプット \15,750 |
|
 |
P609-5 2012年の新作 1次 3k ,5k Single 又は 5kP-P 2次 4,8,16Ω \15,750 |
|
 |
P50A 609のコアを四個EE状にあわせてあります。 2.5k時 2次4,8,16オーム 5k時 2次8,16オーム 10k時 2次4,8オーム \29,000 |
|
|
|
||
1048コア |
コアサイズ：W114 D95 86アンプから124アンプまでの電源トランスのコアです。 |
・アウトプット ・インターステージ ・電源トランス ・チョークコイル |
 |
P-100 音を聴きながらつくりました 211 845等のアンプの決定版！特注版当方のキット211シングルステレオ・DA100アンプ等に使用 シングルまたはPP 2 ,5 ,10 4,8,10,22 |
|
  |
||
 |
C2020 20H 200mA チョーク C0540 5H 400mA チョーク P18A 4 ,8 ,16 ,32 ,200 ,600Ω オートトランス 各\28,800 P809 2.5k ,5k ,7k ,10k : 4 ,8 ,16Ω アウトプット(シングルまたはPP) PLS56 PP 3k ,5k CT : 1k ,1.5k×2 ,4 ,8 ,16 ,32Ω アウトプットまたはインターステージ P809-3.5S シングル3.5k : 4 ,8 ,16Ω アウトプット P809-5 PP 5k CT : 4 ,8 ,16Ω アウトプット P809-10 PP 6.6k ,10k : 4 ,8 ,16Ω 上記3点各積み厚 : 39 各\32,800 |
|
|
|
||
 |
WE 359タイプ電源トランス（WE1048コア使用） |
|
|
300Bプッシュプル・シングルに使用できます 400-0-400 DC140ｍA 5V3A W139 D111 H116（ピン部含まずピン9ｍｍ） |
||
| \42,000 | ||
|
|
||
 |
360ケース入り特注電源トランス |
|
| 18タップまで引出可 (申し訳ありませんが、ターミナルを付けることが出来なくなりました。) |
||
| ￥24,800 | ||
|
|
||
 |
1048コア使用Mケース万能パワートランス | |
| 1次：0-100V 2次：0-1.25-2.5（3A）-5-6.5V（1.5A）×2、400-320-0-320-400（0.16A）、5V3A 0-6.3-10V（2A） 0-2.5-6.3V(4A) 、重量４，４ｋｇ 総計180W以内でお使いください。 球は45、2A3、PX4、300、6A3、50などいろいろ。 |
||
| \42,000 | ||
|
|
||
 |
1048コア使用Mケース万能パワートランス | |
| 1次：0-100V-117V 2次：0-1.25-2.5（3A）-5-7V（1.5A）×2、400-320-0-320-400（0.16A）、5V3A 0-6.3-10V（2A） 総計180W以内でお使いください。 球は45、2A3、PX4、300、6A3、50などいろいろ。 |
||
| \42,000 | ||
|
|
||
 |
WE P12A電源トランス（WE1048コア使用） |
|
|
フィールドコイルスピーカーの電源として 1次:100 W139 D111 H116（ピン部含まずピン9ｍｍ） |
||
| ￥42,000 | ||
|
|
||
KSデューカンコア |
コアサイズ : 99×130×118 外部寸法W:96 H114 WE KSアンプの電源トランスのコアです。 |
・アウトプット ・電源トランス |
|
KSデュカンコア電源トランス EL34 6L6 350Bプッシュプル・ステレオ用 400-0-60-400 DC280mA 5V4A 6.3VCT8A 重量5,5ｋｇ \38,000 KSデュカンタイプ電源トランス 380-300-0-300-380[V] DC300mA 5V-4A , 5VCT(3A) , 0-6.3(6A)-10(2A) 重量5.7kg ￥48,000 ALTEC 1570修理用アウトプットトランス 同寸同線径で巻いてあります。引き出し線色も同じです。 \52,000 |
||
 |
PS275 デューカンコアオーディオトランス ピアレスS275Aと同様に巻いてあるものです。 4k , 8k, 12kPP : 2〜48Ω W99 D130 H118 取り付け寸法 75×105 重量 5.5kg、 \42,000 3kPP OPT 1569のOUTPUTを3kにしたものです。 3kPP : 4Ω×1 ,1Ω×2 TOTAL 16Ω + NF LINE 16Ω コア積み厚39mm 取り付け寸法W75 D75 重量 3.3kg \38,000 |
|
|
|
||
